Осциллограф-мультиметр С1-112: схемотехника и ремонт

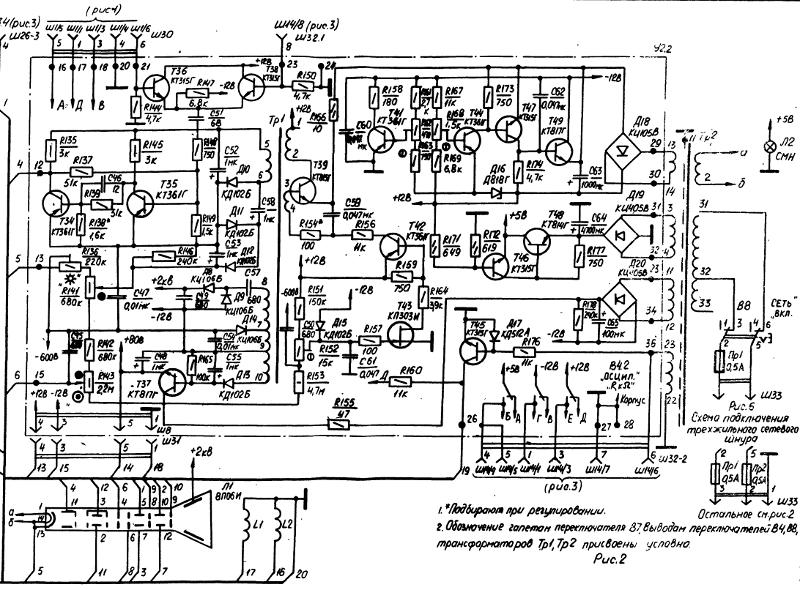

Одноканалыный осциллограф-мупьтиметр С1 А рис. В режиме мультиметра прибор позволяет измерять значения напряжения постоянного тока от 1 мВ до В пределы измерения 2,5 В, 25 В, В и В и активного сопротивления от 1 Ом до 2,5 МОм с пределами измерения 2,5 кОм, 25 кОм, кОм и кОм с цифровым отсчетом на экране ЭЛТ типа 8ЛО6И зеленого свечения с рабочей частью экрана 60x40 мм. Структурная схема прибора рис. КВО состоит из входного делителя, предварительного усилителя, линии задержки и оконечного усилителя; - канал горизонтального отклонения КГО , предназначенный для обеспечения линейного отклонения луча с заданным коэффициентом развертки.
Прибор снят с производства либо прекращена его поставка не доступен к заказу. На данной странице содержится справочная информация о приборе. Назначение С Осциллограф-мультиметр СА предназначен для исследования и измерения сигналов в режиме осциллографа и в режиме мультиметра. В осциллографическом режиме исследуются сигналы в амплитудном диапазоне от 5мВ до В и во временном диапазоне от нс до 0. В режиме мультиметра измеряется напряжение постоянного тока от 1мВ до В и активные сопротивления от 1Ом до 2. Прибор рассчитан на использование в лабораторных и цеховых условиях.
